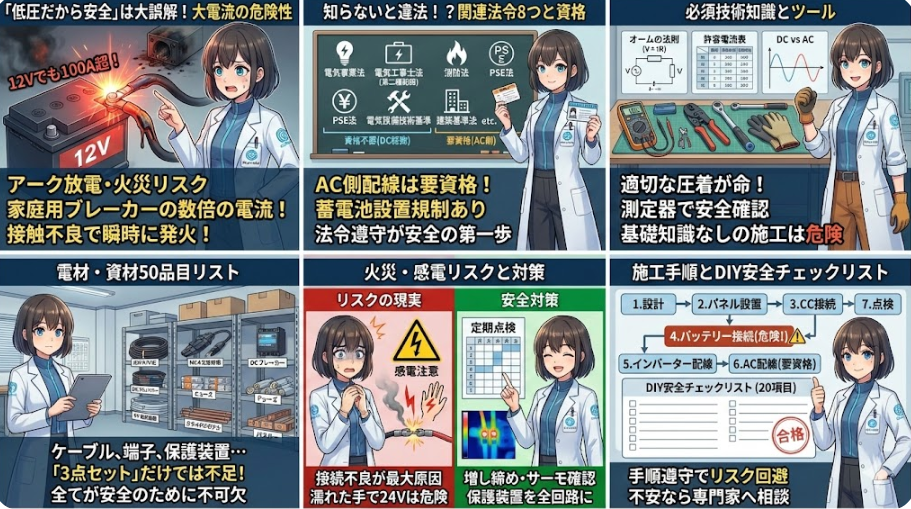

低圧でも命に関わる大電流の危険性
12V/24Vのオフグリッドシステムでも、数百アンペアの電流が流れます。家庭用ブレーカーが20Aで動作することを考えれば、その数倍〜十数倍の電流がDC回路を流れるということです。
なぜ12Vでも危険なのか？
電力（W）= 電圧（V）× 電流（A）。電圧が低いほど、同じ電力を得るために大きな電流が必要になります。大電流が流れるケーブルや接続部では、わずかな接触不良でもアーク放電や発熱が生じ、火災や溶融事故の原因になります。
電流計算の具体例
たった1,500W（電子レンジ1台程度）のインバーター負荷で、バッテリー側に流れる電流を計算してみましょう。
12Vシステムの場合
48Vシステムの場合
システム電圧別：2,000W負荷で流れる電流の比較
| システム電圧 | 電流値 | 必要ケーブル径 | 危険度 | 接触不良時のリスク |
|---|---|---|---|---|
| 12V | 166.7A | 38sq以上 | 極めて高い | 瞬時にアーク放電・ケーブル溶融 |
| 24V | 83.3A | 14sq以上 | 高い | 発熱・被覆溶融の可能性大 |
| 48V | 41.7A | 8sq以上 | 中程度 | 発熱・接触不良で劣化加速 |
| （参考）AC100V | 20A | 2sq | 感電危険 | ブレーカー遮断で保護される |
大電流環境で起こる事故パターン
- ケーブル溶融・火災：細すぎるケーブル、圧着不良の端子で異常発熱 → 被覆が溶融 → 短絡 → 火災
- アーク放電：接続の緩みや振動で接触が瞬断 → 100A超の電流がアーク放電を起こし金属を溶かす
- バッテリー端子間の短絡：工具や金属が端子間に接触 → 数千Aの短絡電流が流れ爆発的に発熱
- 感電（24V以上）：人体が濡れている状態ではわずか24Vでも心室細動のリスクがある
- 水素ガス爆発：鉛蓄電池の充電中に発生する水素ガスが火花で引火 → 爆発
プロの現場ではこうする
電気工事の現場では、DC低圧回路であっても活線作業を原則禁止としています。必ずバッテリーを切り離し、残留電荷がないことをテスターで確認してから作業します。端子カバーの装着、絶縁工具の使用、難燃性ケーブルの採用は最低限の安全対策です。
関連法令の全体像と第二種電気工事士の範囲
オフグリッドDIYに関わる法令は8つ以上あります。正確に理解しないと違法施工になります。以下、各法令の要点を解説します。
オフグリッドDIYに関わる法令一覧
| 法令名 | 管轄省庁 | オフグリッドとの関係 |
|---|---|---|
| 電気事業法 | 経済産業省 | 電気工作物の区分（一般用/自家用/事業用）、技術基準適合維持義務 |
| 電気工事士法 | 経済産業省 | 電気工事に従事できる資格の規定。無資格施工の罰則 |
| 電気工事業法 | 経済産業省 | 電気工事業を営む者の登録義務（業者依頼時に関係） |
| 電気設備技術基準（電技）・解釈 | 経済産業省 | 電気設備の具体的な技術基準（配線方法、絶縁抵抗値、接地工事等） |
| 電気用品安全法（PSE法） | 経済産業省 | 蓄電池・インバーター等のPSEマーク適合義務 |
| 消防法・火災予防条例 | 総務省消防庁/各市町村 | 蓄電池設備の設置基準・届出義務（容量に応じて） |
| 建築基準法 | 国土交通省 | パネル架台の構造基準、屋根設置時の荷重計算 |
| 労働安全衛生法・規則 | 厚生労働省 | 低圧電気取扱業務の特別教育（事業者向け規定） |
法令1：電気事業法 ── 電気工作物の区分
出典：電気事業法 第38条、電気事業法施行規則 第48条
全ての電気設備は電気事業法により区分され、それぞれ異なる規制を受けます。
| 区分 | 定義 | 太陽光の該当範囲 | 蓄電池の扱い | 規制内容 |
|---|---|---|---|---|
| 一般用電気工作物 | 600V以下で受電する需要設備＋小出力発電設備 | 10kW未満 | 低圧受電の住宅に併設される蓄電池は原則こちら | 技術基準適合維持義務あり。届出は不要 |
| 小規模事業用電気工作物 2023年3月新設 |
事業用電気工作物の新類型 | 10kW以上50kW未満 | – | 技術基準適合維持義務＋基礎情報届出＋使用前自己確認 |
| 自家用電気工作物 | 高圧受電（6,600V等）、大規模設備 | 50kW以上 | 大規模蓄電池、高電圧バッテリーバンク(600V超) | 保安規程の届出、電気主任技術者の選任が必要 |
蓄電池は「50kW」の基準とは別枠
50kWの閾値は太陽光パネルの出力に対する「小出力発電設備」の区分です。蓄電池は「発電設備」ではなく「需要設備の一部」として扱われるため、この50kW基準は直接適用されません。一般家庭（低圧600V以下で受電）に設置する蓄電池は、太陽光パネルが10kW未満であればシステム全体が一般用電気工作物に該当します。
2023年3月改正の影響
改正前は太陽光50kW未満すべてが一般用電気工作物でしたが、改正後は10kW以上50kW未満は「小規模事業用電気工作物」に移行し、産業保安監督部への基礎情報届出が義務化されました。一般家庭のDIYで多い10kW未満は従来通り一般用電気工作物です。
出典：令和4年法律第44号（電気事業法等の一部改正）、2023年3月20日施行
法令2：電気工事士法 ── 第二種電気工事士の範囲
出典：電気工事士法（昭和35年法律第139号）第3条
| 資格 | 従事できる電気工事の範囲 | 根拠条文 |
|---|---|---|
| 第二種電気工事士 | 一般用電気工作物の電気工事 （600V以下で受電する住宅・小規模店舗等＋小出力発電設備10kW未満） |
電気工事士法 第3条第1項 |
| 第一種電気工事士 | 一般用電気工作物 ＋ 自家用電気工作物（最大電力500kW未満の需要設備） | 電気工事士法 第3条第1項 |
| 認定電気工事従事者 | 自家用電気工作物のうち600V以下の部分の電気工事（簡易電気工事） | 電気工事士法 第3条第3項 |
第二種電気工事士でできる作業・できない作業
| 作業内容 | 第二種で可能か | 備考 |
|---|---|---|
| 住宅のAC100V/200V配線の新設・変更 | 可能 | 一般用電気工作物の範囲 |
| 分電盤（ブレーカー）の取付・増設・交換 | 可能 | 一般用電気工作物の範囲 |
| コンセント・スイッチ・照明器具の取付 | 可能 | 一般用電気工作物の範囲 |
| インバーター出力（AC側）から分電盤への接続 | 可能 | 一般用電気工作物の範囲 |
| 漏電ブレーカーの設置 | 可能 | 一般用電気工作物の範囲 |
| 接地工事（D種接地工事） | 可能 | 一般用電気工作物の範囲 |
| 高圧受電設備（キュービクル）の工事 | 不可 | 自家用電気工作物 → 第一種が必要 |
| 500kW以上の需要設備の電気工事 | 不可 | 第一種でも不可 → 電気主任技術者が管理 |
| 非常用予備発電装置の工事 | 不可 | 特殊電気工事資格者が必要 |
無資格で電気工事をした場合の罰則
電気工事士法 第14条の規定により、資格なしで電気工事に従事した者には3ヶ月以下の懲役 または 3万円以下の罰金が科されます。「知らなかった」は通用しません。
法令3：電気工事士法施行令第1条 ── 「軽微な工事」（資格不要）
出典：電気工事士法施行令（昭和35年政令第260号）第1条
以下は法令上、電気工事から除外される「軽微な工事」であり、電気工事士の資格がなくても行えます。
| 号 | 軽微な工事の内容 | オフグリッドDIYとの関係 |
|---|---|---|
| 第1号 | 600V以下で使用する接続器または開閉器にコードまたはキャブタイヤケーブルを接続する工事 | ポータブル電源のコンセント接続等 |
| 第2号 | 600V以下で使用する電気機器（配線器具を除く）または蓄電池の端子に電線をねじ止めする工事 | 蓄電池の端子にケーブルをねじ止めする作業は資格不要と明記 |
| 第3号 | 600V以下の電力量計、電流制限器、ヒューズを取り付け又は取り外す工事 | DCヒューズの取付・交換 |
| 第4号 | 電鈴、インターホン等に使用する小型変圧器（二次電圧36V以下）の二次側の配線工事 | 直接の関係は薄い |
| 第5号 | 電線を支持する柱、腕木その他これらに類する工作物を設置し又は変更する工事 | パネル架台の設置 |
| 第6号 | 地中電線用の暗渠又は管を設置し又は変更する工事 | PF管・CD管の埋設 |
DIYでできるDC側作業の法的根拠
施行令第1条第2号に「蓄電池の端子に電線をねじ止めする工事」が軽微な工事として明示されています。これにより、バッテリー端子へのケーブル接続、チャージコントローラーやインバーターの端子台へのDCケーブル接続は、法的には資格不要です。
ただし「資格不要 = 安全」ではありません。前セクションで解説した大電流の危険性は資格の有無に関係なく存在します。
「軽微な工事」に含まれないDC側作業
以下は軽微な工事の範囲外であり、電気工事に該当する可能性があります。
- DC配線を壁面・天井内に固定配線として施設する工事
- DC回路のブレーカーを分電盤に組み込む工事
- 建物の構造体に電気設備を固定的に取り付ける工事の一部
グレーゾーンがある場合は管轄の産業保安監督部に確認してください。
まとめ：資格不要でできる作業と第二種が必要な作業
資格不要でできる作業（軽微な工事）
- 蓄電池の端子にケーブルをねじ止め
- チャージコントローラーの端子に配線
- インバーターのDC入力端子に配線
- DCヒューズの取付・交換
- コンセントにコードを差し込む
- パネル架台の設置（電気工事以外）
- PF管・CD管の埋設
第二種電気工事士が必要な作業
- インバーターAC出力→分電盤の配線
- 分電盤の増設・改造・交換
- コンセント・スイッチの新設/移設
- AC配線の壁内固定配線
- 接地工事（D種接地工事）
- 漏電ブレーカーの取付
- 系統連系のための電気工事
「資格不要」でも自己責任は消えない
- 火災保険の約款に「電気工事士による施工に限る」と規定がある場合、無資格DIY部分の事故は免責になる可能性
- 火災調査で施工不良が判明した場合、重過失として近隣への損害賠償責任を問われるリスク
- メーカー保証が無資格施工を理由に無効化されるケースがある
法令4：消防法・火災予防条例 ── 蓄電池の設置規制
出典：消防法第9条の4、火災予防条例（各市町村）、2024年1月施行の改正省令
| 蓄電容量 | 規制区分 | 届出 | 適合基準 |
|---|---|---|---|
| 10kWh以下 | 規制対象外 | 不要 | – |
| 10kWh超〜20kWh以下 | 規制対象（緩和措置あり） | 不要 | 消防法令への適合、または出火防止措置に関する標準規格への適合 |
| 20kWh超 | 規制対象（全面適用） | 消防署への届出が必要 | 火災予防条例に基づく位置・構造基準の遵守 |
2024年1月の重要な改正
従来は4,800Ah・セル（鉛蓄電池で約9.6kWh相当）を基準としていましたが、リチウムイオン電池の普及に伴い、蓄電容量（kWh）ベースの規制に変更されました。一般家庭で多い5〜10kWhの蓄電池は規制対象外ですが、本格オフグリッドで15〜20kWhを超える場合は注意が必要です。
出典：総務省消防庁 蓄電池設備の規制の見直し（令和5年検討資料）
法令5：電気用品安全法（PSE法）
出典：電気用品安全法（昭和36年法律第234号）、2024年12月 別表第十二への完全移行
| 対象品目 | PSE区分 | 注意点 |
|---|---|---|
| リチウムイオン蓄電池（体積エネルギー密度400Wh/L以上） | 特定電気用品以外の電気用品 | 丸形PSEマークが必要。2024年12月に別表第十二基準へ完全移行済み |
| ポータブル電源 | 特定電気用品以外の電気用品 | PSEマークなしの製品は販売禁止（2019年2月〜） |
| インバーター（AC出力） | 電気用品に該当する場合あり | 定格出力・構造によりPSE対象が異なる |
| ケーブル・コード類 | 特定電気用品 | 菱形PSEマーク（第三者認証）が必要 |
PSEマークなしの製品を使うリスク
海外通販サイト等でPSEマークなしの蓄電池やインバーターが流通しています。使用による火災事故が発生した場合、製造物責任法（PL法）による救済が困難になるだけでなく、火災保険の免責事由にも該当し得ます。
法令6：電気設備技術基準（電技）・解釈
出典：電気設備に関する技術基準を定める省令（平成9年通商産業省令第52号）
| 条文 | 規定内容 | DIYとの関係 |
|---|---|---|
| 第4条 | 電気設備の感電・火災の防止 | 全ての電気設備に適用される基本原則 |
| 第5条 | 電路の絶縁 | 絶縁抵抗値の基準。DC配線にも適用 |
| 第10条 | 電気設備の接地 | D種接地工事（接地抵抗100Ω以下）の規定 |
| 第56条〜 | 配線の施設方法 | ケーブル工事、金属管工事等の施工基準 |
| 第200条（解釈） | 太陽電池モジュールの施設 | パネルの支持物、配線方法の規定 |
一般用電気工作物にも技術基準の遵守義務あり
電気事業法第56条第1項により、一般用電気工作物であっても電技への適合を維持する義務があります。DIY施工であっても技術基準に違反した状態は電気事業法違反となります。
法令7：建築基準法 ── パネル設置と構造安全性
出典：建築基準法（昭和25年法律第201号）、国土交通省技術的助言（2012年7月）
- 屋根置き型パネル：パネル下のフレーム内に「人が入らない」構造であれば確認申請は不要。ただし屋根への構造安全性の確認は必要
- 地上設置型：高さ・規模により工作物として建築確認申請が必要な場合がある
- 2025年4月〜（4号特例の見直し）：小規模木造住宅でも構造計算書の提出が求められるケースが拡大
法令8：労働安全衛生法・規則 ── 低圧電気取扱業務
出典：労働安全衛生規則 第36条第4号
| 規定 | 内容 | 個人DIYとの関係 |
|---|---|---|
| 低圧電気取扱業務特別教育 | 低圧（DC750V以下 / AC600V以下）の充電電路の敷設・修理業務に従事する労働者に対し、事業者が行う安全教育 | 法的には事業者→労働者の規定であり、個人DIYには直接適用されない。しかし安全知識として受講を強く推奨 |
※ 法令の条文・解釈は2025〜2026年時点の情報に基づいています。最新の法令はe-Gov法令検索で確認してください。
自分に合うシステムをシミュレーションで確認法令を理解した上で、最適なパネル・蓄電池・インバーターの組み合わせを自動計算できます。
❯DIYに最低限必要な技術知識
以下を理解せずにDIYすることは、無免許で高速道路を走るのと同じです。
電気の基礎法則
| 知識項目 | 内容 | なぜ必要か |
|---|---|---|
| オームの法則 | V = I × R | 電圧降下の計算、ケーブル選定の基礎 |
| 電力の計算 | P = V × I | バッテリー側の電流値を知るために不可欠 |
| 直列と並列 | 直列=電圧加算、並列=容量加算 | バッテリーバンクの正しい構成に必須 |
| 電圧降下の計算 | Vd = 2 × I × R × L | ケーブルが長いと電圧が下がり効率低下 |
| 許容電流 | ケーブル径ごとの最大電流 | 細すぎるケーブルは溶融・火災の原因 |
| DCとACの違い | 直流の遮断は交流より困難 | DCアークは消弧しにくく非常に危険 |
DC（直流）特有の危険性
AC（交流）は1秒間に50/60回ゼロ点を通過するため、アーク放電が自然に消弧しやすい性質があります。一方、DC（直流）はゼロ点がないため、一度発生したアーク放電が持続します。
- DC用の遮断器（ブレーカー）はAC用と異なる専用品が必要
- ヒューズもDC定格品を使わないと遮断できない場合がある
- バッテリー端子間の短絡は数千Aの電流が流れ続ける
配線設計の必須知識：ケーブル許容電流表
| ケーブル断面積 | 許容電流（目安） | 適用電流範囲 | 12V時の最大負荷 |
|---|---|---|---|
| 2.0 sq | 17A | 〜15A | 180W |
| 3.5 sq | 23A | 〜20A | 240W |
| 5.5 sq | 35A | 〜30A | 360W |
| 8 sq | 46A | 〜40A | 480W |
| 14 sq | 68A | 〜60A | 720W |
| 22 sq | 90A | 〜80A | 960W |
| 38 sq | 130A | 〜120A | 1,440W |
| 60 sq | 180A | 〜170A | 2,040W |
※周囲温度30℃、単線の場合。束線・高温環境では減定率を適用。電圧降下も考慮してワンサイズ上を選定。
保護装置の知識
必ず設置すべき保護装置
- DCヒューズ：各バッテリー近くに設置
- DCブレーカー：DC定格品のみ使用可
- バッテリーディスコネクター：緊急時の回路遮断用
- 逆流防止ダイオード：夜間の逆流防止
絶対にやってはいけないこと
- AC用ブレーカーをDC回路に使う
- ヒューズなしでバッテリーを直結する
- 定格を超えるヒューズを入れる
- 保護装置をバイパスする
必要な工具と計測機器
適切な工具なしの作業は接触不良と火災リスクの原因になります。
必須工具（これがなければ施工してはいけない）
| 工具名 | 用途 | 価格目安 |
|---|---|---|
| デジタルマルチメーター | 電圧・電流・抵抗の計測。DC600V以上対応品 | 3,000〜15,000円 |
| 圧着工具（ラチェット式） | 裸圧着端子の正確な圧着。38sq以上対応必須 | 5,000〜20,000円 |
| ワイヤーストリッパー | 被覆剥き。芯線を傷つけない専用工具 | 1,500〜5,000円 |
| トルクレンチ/ドライバー | 端子台の規定トルク締め付け | 3,000〜10,000円 |
| 絶縁手袋（低圧用） | 感電防止。耐電圧1,000V以上 | 3,000〜8,000円 |
| 絶縁テープ（自己融着） | 端子部の絶縁処理 | 500〜1,500円 |
強く推奨する追加工具
| 工具名 | 用途 | 価格目安 |
|---|---|---|
| クランプメーター | 配線を切断せずに電流を測定 | 3,000〜15,000円 |
| 赤外線サーモグラフィ | 接続部の異常発熱を非接触で検出 | 10,000〜50,000円 |
| 絶縁抵抗計（メガー） | 配線の絶縁状態を確認 | 10,000〜30,000円 |
| ヒートシュリンクチューブ | 防水・絶縁処理。接着剤入り推奨 | 500〜2,000円 |
| 保護メガネ | アーク放電・バッテリー液飛散対策 | 1,000〜3,000円 |
| 消火器（ABC粉末型） | 電気火災対応。バッテリー近くに常備 | 3,000〜8,000円 |
100均・代用工具の使用は厳禁
圧着工具は特に重要です。ペンチで端子をかしめる「なんちゃって圧着」は、見た目は接続されていても接触面積が不足しており、数ヶ月後に接触不良→異常発熱→火災に至るケースが後を絶ちません。必ずJIS規格適合のラチェット式圧着工具を使用してください。
工具の最低投資額の目安
電材・保護管・資材の完全リスト（約50品目）
パネル・バッテリー・インバーターだけでは施工できません。安全なシステムには以下の電材・資材がすべて必要です。
「3点セットだけ買えばOK」は危険な誤解
ネット上では「パネル+バッテリー+インバーターで完成」と紹介されることがありますが、実際の施工ではケーブル・保護管・端子・ヒューズ・接地材など数十種類の電材が必要です。これらを省略すると、感電・火災・漏電の原因に直結します。
カテゴリ1：ケーブル・電線類
システムの血管。電流値に対して適切な太さを選ばないと火災に直結します。
| 品名 | 用途 | 仕様・選定基準 | 数量目安 | 価格目安 |
|---|---|---|---|---|
| DC主幹ケーブル（KIV/HKIV） | バッテリー⇔インバーター間 | 12V/2000W→38sq以上、24V→22sq以上、48V→14sq以上 | 2〜5m × 赤黒2本 | 500〜2,000円/m |
| DC配線ケーブル（KIV） | CC⇔バッテリー間、DC分岐 | CC最大電流に対応。8〜22sq | 3〜10m × 赤黒2本 | 200〜800円/m |
| PV専用ケーブル | パネル⇔CC間 | 耐候性・耐UV。MC4対応。4〜6sq | 5〜20m × 2本 | 200〜500円/m |
| AC配線ケーブル（VVF） | インバーター⇔分電盤【要資格】 | VVF 2.0mm × 2芯 or 3芯 | 5〜15m | 100〜250円/m |
| 接地線（IV線 緑） | アース接続 | 5.5sq以上。緑色被覆で識別 | 5〜15m | 100〜200円/m |
| バッテリー間接続ケーブル | 直列/並列接続 | 主幹と同等の太さ。30cm以下推奨 | 2〜8本 | 500〜2,000円/本 |
ケーブル選定でよくある致命的ミス
- 自動車用ケーブルの流用：耐熱温度が低く（60℃）、固定配線には不適合
- VFF（平行ビニルコード）使用：電灯・小型機器用。大電流DC配線には使用不可
- ケーブル長を考慮しない：片道5m以上なら1サイズ太く
カテゴリ2：コネクタ・端子・圧着端子類
| 品名 | 用途 | 仕様・注意点 | 数量目安 | 価格目安 |
|---|---|---|---|---|
| MC4コネクタ（ペア） | PVパネルの接続 | IP67防水。専用工具で圧着。模造品注意 | 4〜10ペア | 200〜500円/ペア |
| 裸圧着端子（丸型 R型） | 機器端子台への接続 | ケーブル径に適合。穴径は端子ボルトに合わせる | 20〜40個 | 30〜150円/個 |
| 絶縁被覆付き圧着端子 | 小電流回路の接続 | 色で適合径を識別（赤/青/黄） | 20〜30個 | 10〜50円/個 |
| バッテリーターミナル | バッテリーポストへの接続 | ボルト固定式。銅製推奨 | 2〜4個 | 300〜1,500円/個 |
| 端子台 | DC回路の分岐・中継 | DINレール取付型。100A以上対応品 | 2〜6個 | 300〜2,000円/個 |
| バスバー（銅バー） | 複数回路の集約 | カバー付き推奨 | 2個 | 1,000〜5,000円/個 |
| ワゴ型コネクタ | 信号線・低電流の分岐 | 大電流DC主幹には使用不可 | 10〜20個 | 50〜200円/個 |
カテゴリ3：保護装置（ヒューズ・ブレーカー・SPD）
保護装置のない回路は「ブレーキのない車」と同じです。
| 品名 | 用途 | 仕様 | 数量 | 価格目安 |
|---|---|---|---|---|
| DCヒューズ（ANL/MEGA型） | バッテリー直近の短絡保護 | DC定格品のみ。ケーブル許容電流の80%以下 | 2〜4個 | 500〜2,000円/個 |
| DCヒューズホルダー | ヒューズの取付 | カバー付き防水型推奨 | 2〜4個 | 500〜3,000円/個 |
| DCブレーカー（MCB） | 主幹の回路遮断 | DC250V/500V対応。AC用は使用厳禁 | 1〜3個 | 2,000〜8,000円/個 |
| DCディスコネクター | メンテナンス時の切離し | 無負荷状態で開閉する安全スイッチ | 1〜2個 | 2,000〜6,000円/個 |
| PV用DCブレーカー | パネル回路の遮断 | Voc以上のDC定格品 | 1〜2個 | 2,000〜5,000円/個 |
| サージプロテクター（SPD） | 雷サージ保護 | DC用。パネル側とバッテリー側に設置 | 2個 | 3,000〜15,000円/個 |
| 漏電ブレーカー【要資格】 | AC出力の漏電保護 | 感度30mA、0.1秒以内動作 | 1個 | 3,000〜8,000円 |
| 逆流防止ダイオード | 夜間の逆流防止 | CC内蔵の場合は不要 | 1〜2個 | 500〜1,500円/個 |
カテゴリ4：保護管・配線保護材
ケーブルをむき出しで配線するのは論外。物理的保護と延焼防止のために必須です。
| 品名 | 用途 | 仕様 | 数量 | 価格目安 |
|---|---|---|---|---|
| PF管 | 屋外・屋内のケーブル保護 | 耐候性・自己消火性。内径はケーブル外径の1.5倍以上 | 10〜30m | 80〜200円/m |
| CD管（橙） | コンクリート埋設専用 | 屋外露出不可（UV劣化） | 必要に応じて | 50〜150円/m |
| 金属製フレキ管 | 高温箇所のケーブル保護 | バッテリー・インバーター近くに | 1〜3m | 500〜1,500円/m |
| PF管用コネクタ | PF管とボックスの接続 | 防水型（屋外用） | 10〜20個 | 50〜200円/個 |
| PF管用サドル | 壁面固定 | 300mm間隔。ステンレス製推奨 | 20〜60個 | 20〜80円/個 |
| 配線ダクト | 機器盤内の配線整理 | DINレール脇に設置 | 1〜3m | 500〜1,500円/m |
| エントランスキャップ | PF管端末の雨水侵入防止 | 管端に必ず取付 | 4〜8個 | 100〜300円/個 |
| 防水ケーブルグランド | 筐体へのケーブル貫通 | IP68防水 | 4〜10個 | 200〜800円/個 |
カテゴリ5：ボックス・分電盤・架台
| 品名 | 用途 | 仕様 | 数量 | 価格目安 |
|---|---|---|---|---|
| DC分電盤 | DCブレーカー・ヒューズの収納 | 金属製・不燃材。DINレール内蔵 | 1個 | 3,000〜15,000円 |
| プルボックス | 配線の中継・分岐点 | 防水IP44以上。自己消火性樹脂 | 2〜6個 | 500〜3,000円/個 |
| DINレール | ブレーカー・端子台の取付 | TS35規格 | 1〜3本 | 300〜800円/本 |
| パネル架台 | ソーラーパネルの固定 | 耐風圧設計。コンクリート基礎推奨 | パネル枚数分 | 5,000〜20,000円/枚 |
| バッテリーラック | バッテリーの固定設置 | 不燃材・金属製。転倒防止 | 1台 | 5,000〜30,000円 |
| 機器固定用ブラケット | CC・インバーターの壁面固定 | 純正品 or L字金具 | 2〜4個 | 500〜2,000円/個 |
カテゴリ6：接地（アース）関連
感電防止と雷害対策の基本。省略すると命に関わります。
| 品名 | 用途 | 仕様 | 数量 | 価格目安 |
|---|---|---|---|---|
| 接地棒（アース棒） | 大地への接地 | 銅メッキ鉄棒。接地抵抗100Ω以下 | 1〜2本 | 800〜2,000円/本 |
| 接地線（IV 5.5sq 緑） | 機器筐体と接地棒の接続 | 緑色で統一 | 5〜15m | 100〜200円/m |
| 接地クランプ | 接地棒と接地線の接続 | 銅 or 真鍮製 | 1〜2個 | 300〜1,000円/個 |
| アースターミナル | アース線の集約 | DINレール取付型 | 1個 | 500〜1,500円 |
接地工事（D種接地）について
300V以下の低圧機器にはD種接地工事（接地抵抗100Ω以下）が必要です。接地工事自体は電気工事士の資格が必要な作業です。接地抵抗の測定には専用の接地抵抗計が必要になります。
カテゴリ7：絶縁・防水・固定資材（消耗品）
| 品名 | 用途 | 仕様 | 数量 | 価格目安 |
|---|---|---|---|---|
| ヒートシュリンクチューブ | 圧着部の絶縁・防水 | 接着剤入り（デュアルウォール）推奨 | 各サイズ10〜20本 | 500〜2,000円/セット |
| 自己融着テープ | 屋外接続部の防水 | ブチルゴム系 | 2〜3巻 | 300〜800円/巻 |
| ビニルテープ | 絶縁処理・識別 | JIS規格適合。赤・黒・緑で極性識別 | 各色1〜2巻 | 100〜300円/巻 |
| インシュロック | ケーブルの束線・固定 | 屋外は耐候性（黒色ナイロン66製） | 100〜300本 | 500〜1,500円/袋 |
| ケーブルクリップ/サドル | 壁面固定 | 300mm以下の間隔で固定 | 30〜100個 | 10〜50円/個 |
| コーキング剤 | 貫通部の防水シール | 耐候性シリコン | 1〜2本 | 500〜1,200円/本 |
| マーキングチューブ | ケーブルの識別表示 | 「PV+」「BAT-」等を表示 | 1セット | 500〜1,500円 |
| 端子カバー | 露出端子の感電防止 | バッテリー端子・バスバーに装着 | 4〜10個 | 100〜500円/個 |
| コルゲートチューブ | 狭い箇所のケーブル保護 | PF管が通せない箇所に | 3〜10m | 100〜300円/m |
カテゴリ8：モニタリング・監視機器
「見えないものは管理できない」。常時監視が異常の早期発見につながります。
| 品名 | 用途 | 仕様 | 数量 | 価格目安 |
|---|---|---|---|---|
| バッテリーモニター | SOC・電圧・電流の常時表示 | シャント抵抗で計測 | 1台 | 5,000〜20,000円 |
| DC電圧計・電流計 | 各回路のモニター | 分流器とセット。盤面取付型 | 2〜4個 | 500〜3,000円/個 |
| 温度センサー | バッテリー温度監視 | BMS接続。異常温度でカットオフ | 1〜2個 | 500〜2,000円/個 |
| Wi-Fiデータロガー | 発電量・消費量の記録 | CC/インバーターの通信機能を活用 | 1台 | 3,000〜15,000円 |
電材・資材の概算費用（主要機器を除く）
| カテゴリ | 低価格帯 | 標準価格帯 | 備考 |
|---|---|---|---|
| ケーブル・電線類 | 8,000円 | 35,000円 | 太径ケーブルほど高価 |
| コネクタ・端子類 | 3,000円 | 15,000円 | MC4は正規品推奨 |
| 保護装置 | 10,000円 | 50,000円 | 最も重要なコスト |
| 保護管・配線保護材 | 5,000円 | 20,000円 | PF管+コネクタ |
| ボックス・盤・架台 | 10,000円 | 60,000円 | パネル架台が大きい |
| 接地関連 | 2,000円 | 8,000円 | 接地工事は別途 |
| 絶縁・防水・固定資材 | 3,000円 | 10,000円 | 消耗品 |
| モニタリング機器 | 5,000円 | 30,000円 | BMSモニター中心 |
| 合計（電材・資材のみ） | 約4.6万円〜 | 約22.8万円〜 | 主要機器代は別途 |
「電材代は大したことない」は見積もりの落とし穴
主要4機器（パネル・バッテリー・CC・インバーター）だけで見積もりを立てると、実際の施工段階で追加で5〜23万円の電材費が発生します。予算計画には必ずこの費用を含めてください。
主要機器だけでなく、配線・保護装置・工事費も含めた費用レンジを自動計算できます。
❯火災・感電リスクの現実
消防庁・NITE（製品評価技術基盤機構）の事故データに基づく実際のリスクです。
蓄電池・太陽光関連の火災事故の主な原因
- 配線の接触不良（最多）：圧着不良、ネジの緩み、端子の腐食による異常発熱
- ケーブル選定ミス：許容電流を超えた細すぎるケーブルの使用
- 保護装置の未設置・誤選定：ヒューズなし、DC回路にAC用ブレーカー
- バッテリーの過充電：チャージコントローラーの故障や未設置
- 設置環境の不備：高温場所、可燃物の近く、換気不足
火災リスクチェックポイント
| リスク要因 | 危険度 | 発生メカニズム | 防止策 |
|---|---|---|---|
| 圧着端子の施工不良 | 極めて高い | 接触抵抗増大→ジュール熱→被覆溶融→短絡 | ラチェット式工具で正確に圧着 |
| ケーブル径の不足 | 極めて高い | 許容電流超過→ケーブル全体が発熱→火災 | 電流値から正しく選定 |
| ヒューズの未設置 | 極めて高い | 短絡時に遮断できず電流が流れ続ける | 全回路にDC定格ヒューズを設置 |
| バッテリーの過充電 | 高い | 電解液の沸騰、ガス発生、熱暴走 | BMS付きバッテリー+CC |
| 可燃物の近くに設置 | 高い | 異常発熱時に周囲に引火 | 不燃材で囲い、周囲30cm以上確保 |
| 屋外配線の劣化 | 高い | UV・雨水で被覆劣化→絶縁低下 | PF管で保護、年1回点検 |
感電リスクの正しい理解
| 電流値（人体通過） | 人体への影響 | 備考 |
|---|---|---|
| 1mA | 感知電流（ピリピリ感じる） | – |
| 5mA | 苦痛を感じる | – |
| 10mA | 筋肉が硬直し手を離せなくなる | 「不随意筋収縮」 |
| 30mA | 呼吸困難・心室細動の可能性 | 漏電ブレーカーの動作値 |
| 100mA | 心室細動→死亡の可能性大 | 0.1秒の通電でも危険 |
12Vでも感電で死亡するケース
乾燥した皮膚の抵抗は約100kΩですが、汗や水で濡れると1kΩ以下に急低下します。24V ÷ 1,000Ω = 24mA ── これは呼吸困難域です。「たかが12V/24V」という認識は命に関わる誤りです。
施工手順と各工程の危険箇所
正しい手順を守らないと、どの工程でも事故は起こりえます。
Step 1：設計・図面作成
消費電力の洗い出し → 必要容量計算 → 配線図の作成 → ケーブル径・ヒューズ容量の決定。図面なしの施工は絶対にNG。
リスク：低（机上作業）Step 2：パネル設置
架台の固定、パネルの取り付け。屋根上作業では墜落・転落事故の危険。パネルは光が当たった瞬間から発電を開始するため、接続前でもDC電圧が発生。
リスク：高（高所作業+感電）Step 3：チャージコントローラーの設置
接続順序が重要。必ず「バッテリー → CC → パネル」の順番で接続。逆にするとCCが破損する製品が多い。
リスク：中（接続順ミスで機器破損）Step 4：バッテリーの設置・接続
最も危険な工程。端子間の短絡は数千Aの電流を発生させる。工具を落とすだけで短絡事故になる。絶縁手袋・保護メガネ必須。
リスク：極めて高い（短絡・爆発）Step 5：インバーター設置・DC配線
バッテリーからインバーターへの配線は最大電流区間。ケーブル径の選定ミスが最も火災に直結する工程。端子の締め付けトルクを厳守。
リスク：高い（大電流・火災）Step 6：AC側配線【要資格】
インバーター出力から分電盤やコンセントへの配線。第二種電気工事士の資格が必須。無資格施工は法律違反かつ火災保険の免責事由。
リスク：高い（法的リスク+感電）Step 7：動作確認・各部点検
テスターで各接続点の電圧・電流を確認。接続部の増し締め。サーモグラフィで異常発熱がないか確認。
リスク：中（活線状態での作業）定期点検の重要性
設置して終わりではありません。プロの現場では以下の頻度で点検を実施します。
- 月1回：目視点検（変色・膨れ・異臭・水の侵入）
- 3ヶ月ごと：端子の増し締め、電圧測定
- 年1回：絶縁抵抗測定、サーモグラフィによる全接続部の発熱チェック
DIY安全チェックリスト（20項目）
以下のすべてをクリアできない場合、DIYでの施工は推奨しません。不足がある場合は専門業者への依頼を検討してください。
A. 資格・法的要件（3項目）
- 第二種電気工事士の資格を保有している、またはAC側配線を有資格者に依頼する計画がある
- 火災保険の約款を確認し、DIY施工が免責事由に該当しないことを確認済み
- 設置場所が自己所有の物件であり、建築基準法上の制約がないことを確認済み
B. 電気の基礎知識（5項目）
- オームの法則で電圧・電流・抵抗を計算できる
- 電力の計算（P=VI）からバッテリー側の電流値を算出できる
- ケーブル許容電流表を参照して適切なケーブル径を選定できる
- バッテリーの直列・並列接続の違いと正しい構成方法を理解している
- DCとACの違い、DC回路特有の危険性（アーク放電の持続性）を理解している
C. 安全意識（4項目）
- 12V/24Vでも大電流による火災・感電リスクがあることを正しく理解している
- 活線作業は原則禁止であり、バッテリーを切り離してから作業することを徹底できる
- 全回路にDC定格のヒューズまたはブレーカーを設置する必要性を理解している
- 異常時（異臭・発熱・変色）に即座にシステムを停止して点検する行動を取れる
D. 工具・設備（4項目）
- デジタルマルチメーターを所有し、電圧・電流・抵抗を正しく計測できる
- ラチェット式圧着工具を所有している（ペンチ代用は不可）
- 絶縁手袋・保護メガネを所有し、作業時に着用する
- 消火器（ABC粉末型）をバッテリー設置場所の近くに常備している（推奨）
E. 設計・施工能力（4項目）
- 配線図（回路図）を自分で作成できる、または正しく読める
- 圧着端子の正しい施工（ストリップ長・挿入量・圧着回数）を実践できる
- チャージコントローラーの接続順序（バッテリー先、パネル後）を知っている
- 施工後にテスターで全接続部を確認し、異常発熱の有無をチェックできる
チェック結果の判断基準
全20項目クリア → DIY施工可能（ただしAC側は有資格者が施工）
必須19項目クリア → 施工可能（推奨項目も満たすとさらに安全）
未達成の必須項目がある → 施工は時期尚早。不足している知識・資格・工具を揃えてから取り組んでください。
必須項目の半分以上が未達成 → 専門業者への依頼を強くおすすめします。
チェックリストをクリアできない場合の選択肢
- 第二種電気工事士の資格取得（年2回試験、約3〜6ヶ月の勉強で取得可能）
- 低圧電気取扱業務特別教育の受講（1日で修了）
- 専門業者への部分委託（DC側DIY + AC側は業者に依頼）
安全基準を理解した上で、最適なシステム構成と費用をシミュレーションできます。
❯
コメント
